1JHS系列秸稈粉碎還田機


所屬分類:

耕整地機械

關鍵詞:


  本使用說明書是用戶正確使用、維護和保養機器的指導性文件,用戶在使用本機前必須認真閱讀使用說明書。

  秸稈粉碎還田機是利用刀片切碎農作物秸稈,將切碎的秸稈重新利用的一種機器。

  本機器僅適用于水稻和小麥秸稈的切碎。

  用戶在使用本機時應嚴格遵守本手冊規定的使用、保養和維修條件,以及預期用途的基本要求。

  本機器只能由熟悉機器特性,并具有相關安全操作知識的人員操作、保養和維修。

  任何時候都必須遵守防止發生意外的規則和其他安全規定。

  因用戶對機器的擅自更改而導致的機器可靠性及性能降低、損壞或人員傷害,生產廠家概不負責。

  用戶在閱讀本說明書過程中,對任何不理解的地方均可隨時向生產廠家或當?shù)厥酆蠓?wù)站尋求幫助,您會得到及時準確和滿意的答復。

  感謝您選擇并購買我廠的產品,我廠全體員工愿竭誠為您服務

  *使用前齒輪箱注入齒輪油,型號:雙曲線22#齒輪油*

  一、安全規則:

  仔細閱讀該說明書中和機器安全標識上的所有安全信息,嚴格遵守技術安全規則,正確操作機器和使用控制裝置,確保人身和機器的安全,防止事故的發生。

  這是一個安全標識,當在機器和說明書上看

  到此標識時,要特別注意人身安全。

  安全須知:

  ●機器運轉前首先要檢查傳動安全保護罩,確定是否安裝牢固可靠。

  ●必須按照操作規程操作,發現問題及時排除。

  ●作業中不許用手、腳或物接觸傳動部件,以免造成人身或機器事故。

  ●作業中發現問題時要立刻停機檢查,不允許開機排除故障。

  安全標識

  安全警示標識所提示的內容涉及人身安全,必須嚴格執行。安全警示標識必須保持清晰,丟失或損壞時,應及時更換。

  安全標識內容

此標志在動力輸入齒輪箱左側

此標志在拋灑板左上角

此標志在護罩上

此標志在拋灑板左上角向右第二個標志

此標志在拋灑板右上角

此標志在拋灑板右上角第二個標志

  二、 產品介紹:

  近年來.隨著農業的連年豐收.農作物秸稈處理已成為全社會關注的焦點問題。一方面。由于缺乏綜合利用設備和渠道.數億根秸稈被付之一炬。不僅浪費了寶貴的資源。還造成了嚴重的環境污染和事故隱患;另一方面,土壤有機含量下降。土壤板結。肥力不足。形成惡性循環。農作物秸稈還田機為解決秸稈問題提供了有效途徑,還田機結構簡單,功耗小,通過簡單的轉換裝置就可以完成秸稈粉碎還田,試驗證明,此種機具基本能夠滿足秸稈粉碎還田的要求。

  三、規格型號及技術參數:



型   號

1JHS-120

1JHS-160

配套動力hp720轉/分

45-75

65-90

外形尺寸(長××mm

1550×1150×950

1890×1150×950

整機重量Kg

390

420

作業幅寬cm

120

160

粉碎長度mm

<50

<50

產率hm2/h

0.4~0.7



0.5~0.9



動刀軸轉速(轉/分)



2630

2630

作業前進速度km/h

3.3~4.5

3.3~4.5

最小離地間隙mm

250

250

切碎機構總安裝刀數(把)

80

112



  四、安裝及使用方法:

  1. 與所配套機車掛接前,應轉動動刀輥,查看是否有動刀與定刀干涉的現象。若有,應及時調整。

  2. 作業前應檢查各部件是否完好,緊固件有無松動。

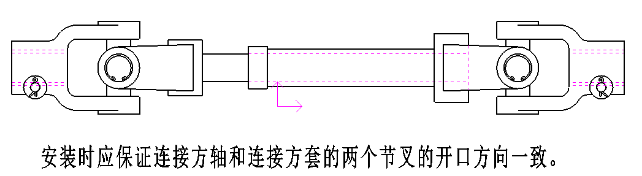

  3. 與所配套機車掛接,連接好萬向節(輸入轉速720轉/分)。注意萬向節安裝方向如下圖所示,反之震動大、影響機具使用壽命;調節左右垂直拉桿保證機器整體處于水平;調節左右水平拉桿保證萬向節輸入軸和拖拉機輸出軸位于同一垂直平面內垂直地面。提升機具20mm左右,小油門試運轉。機具不得有異常聲音。

  4. 作業時,應先將還田機提升到動刀離地面20—25厘米高度(提升位置不能過高,以免萬向節偏角過大造成損壞)接合動力輸出軸,轉動1—2分鐘,掛上作業擋,緩慢松放離合器踏板(若用鐵?!?5時需使用二級離合),同時操作液壓升降調節手柄,使還田機逐步降至所需要的留茬高度,隨之加大油門,投入正常作業。

  5. 作業時,禁止動刀打土,防止無限增加扭矩而引起故障。若發現動刀打土?xí)r,應調整托輥離地高度或拖拉機上懸掛拉桿長度。

  6. 轉彎時應將還田機提升,轉彎后方可降落工作。還田機提升,降落時應注意平穩,工作中禁止倒退,路上運輸時必須切斷拖拉機后輸出動力。

  7. 作業中應注意清除纏草,避開土埂、樹樁等障礙物,地頭留3—5米的機組回轉地帶。

  8. 作業時若聽到有異常響聲應立即停車檢查,排除故障后方可繼續作業。

  9. 作業前應檢查皮帶的松緊程度,以免降低刀軸轉速而影響粉碎質量和加劇皮帶磨損。

  10. 使用一段時間后,若發現定刀刃磨損達不到使用效果時,應將定刀座卸下,旋轉180 o,安裝在另一側,使用另一側刃;同樣,動刀卸下后安裝在動刀座的另一面。即可達到原使用效果。

  五、安全操作規程及注意事項:

  1. 操作人員要首先熟悉機具的性能,按使用說明書操作機具。

  2. 使用前變速箱內應加注雙曲線22#號齒輪油,油面高度以大齒輪最低處 齒面全部浸入為宜。

  3.作業時,還田機后嚴禁有人跟隨。避免發生誤傷事件。

  4. 墑情過大時嚴禁下田作業.

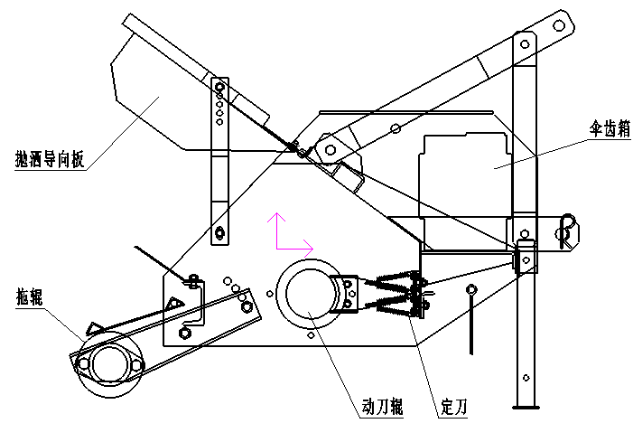

  六、秸稈粉碎還田機結構示意圖:

  七、保養及維護

  1. 每次使用前,應對各部位進行檢查(特別是緊固部位),軸承及齒箱部位也應例行檢查。

  2. 每個工作周期后或工作累計300小時后必須更換齒輪箱齒輪油(雙曲線22#齒輪油)

  3. 有注油嘴的部位在使用前應注入二硫化鉬潤滑脂,包括:1.拖輥兩側軸承座 2.動刀輥兩側軸承座3齒箱輸出軸軸承座4張緊輪緊固軸和兩側軸承

  4. 發現機器聲音異常應立即停車檢查。

  5. 保修期內不得隨意對機器進行更改。

  八、易損件清單:



序 號

名   稱

型   號

數 量

部  位

1

調心軸承

1310

2

動刀輥

2

軸承

32209

3

傘齒輪箱

3

軸承

6209

1

傘齒輪箱

4

三角帶

C-1651

3

與動刀輥連接

5

深溝球軸承

6207

2

拖輥兩側

6

深溝球軸承

6002-Z

2

張緊輪

7

深溝球軸承

6309

1

傘齒箱輸出軸支撐

8

油封

55×80×8

4

機體軸承座

9

油封

45×70×8

1

傘齒輪箱輸入軸

10

油封

50×80×12

1

傘齒輪箱輸出軸



  十、常見小故障的處理

  1. 皮帶松:皮帶輪丟轉

  2. 旋轉漲緊輪下部的M16螺母,壓緊彈簧,使張緊輪下壓即可使皮帶有一定的緊度。以免降低刀軸轉速而影響粉碎質量和加劇皮帶磨損。

  3. 齒輪箱噪音大:弧齒輪付之間的間隙過大

  4. 將齒輪箱輸入軸或輸出軸透蓋的紙墊去掉一個再重新裝好,就可以減小齒輪間隙。

  5. 動刀輥不轉:檢查是否滾鍵

  6. 打開防護罩,擰下M12螺栓,卸下墊片即可看到是否滾鍵。

  7. 如滾鍵需更換鍵槽。

  使用前請仔細閱讀本說明書,凡違反本機操作規程產生一切后果,本公司不負任何責任,請用戶須知。

  制造單位: 佳木斯市一達農業科技有限公司

  地 址: 佳木斯市東風區高新區農機產業園

  銷售服務熱線:0454-8445345
